Entendendo renderização no browser: Layout e Paint

Hey, esse artigo faz parte de uma série sobre renderização no browser. Se você ainda não leu os artigos passados, da uma conferida nos links abaixo:

• Entendendo renderização no browser: DOM
• Entendendo renderização no browser: CSSOM
• Entendendo renderização no browser: Como o DOM é gerado?

Nos últimos artigos você aprendeu sobre todo processo que o browser executa até ter uma estrutura chamada de render tree. Porém, isso ainda não é o suficiente para que sua página seja carregada.

Até você ver os primeiros pixels em tela o navegador ainda vai precisar executar mais alguns passos…

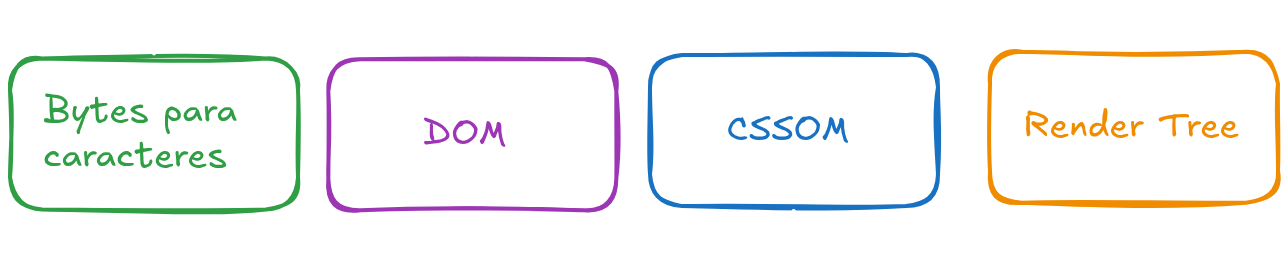

Antes de prosseguir vou refrescar sua memória com as etapas que o navegador executou para chegar até aqui:

1 - Converter bytes em caracteres

2 - Criar DOM

3 - Criar CSSOM

4 - Criar render tree

Agora que você já sabe os passos executados até o momentos vamos entender o que mais falta para o navegador conseguir exibir algo em tela.

Layout

Até agora o navegador só fez os calculos para saber quais nós devem ser visiveis e quais seus estilos, mas ele ainda não fez nenhum calculo que indica o tamanho da janela de visualização, o tamanho de cada elemento irá ocupar, a posição que eles irão aparecer etc.

Isso vai acontecer em uma etapa chamada de layout, onde o navegador vai executar alguns calculos e uma nova árvore vai ser gerada, pois é… Mais uma árvore!!

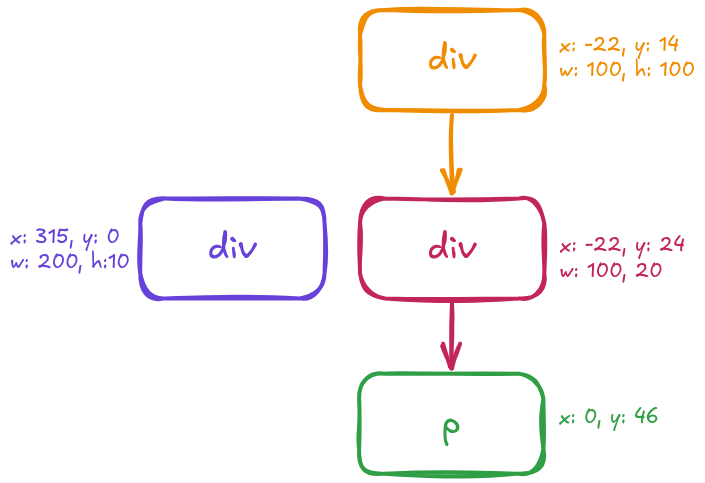

Agora o navegador vai ter uma árvore chamada de layout tree. Ela é parecida com a dom tree, porém nela só existem informações referentes a cordenadas x e y, tamanho de elementos e informações da box-model(padding, margin etc).

Um ponto super importante é que, ao contrário da render tree, a layout tree só vai conter elementos que vão existir no html final.

Por exemplo, elementos marcados com display none não fazem parte da nossa árvore de layout, mas elementos marcados com visibility hidden estarão na árvore, mesmo que não sejam visível para o usuário final.

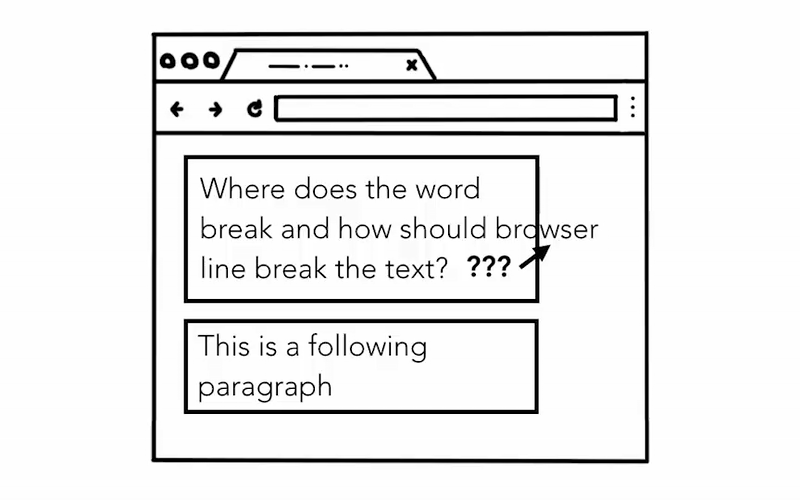

Esse processo pode parecer simples, mas uma simples quebra de linha gera vários calculos, pois além de afetar sua estrutura ela também pode afetar a posição de elementos ao seu redor.

Paint

Se você achou que a gente já poderia renderizar a página você se enganou… Ter um DOM, um estilo e uma árvore de layout não é o suficiente para o navegador e já já você vai entender o motivo.

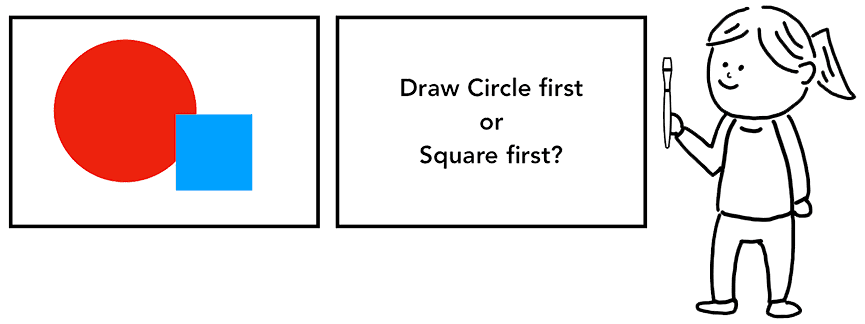

Veja a imagem abaixo:

Você já sabe o tamanho e a posição do circulo e do quadrado. Mas em qual ordem eles deveriam aparecer na tela?

O primeiro pensamento é: "basta fazer eles aparecerem na ordem que foram definidos".

Faz sentido, mas existe uma coisinha chamada z-indez que pode alterar a posição do eixo z de qualquer elemento e isso precisa ser levado em consideração no momento do paint.

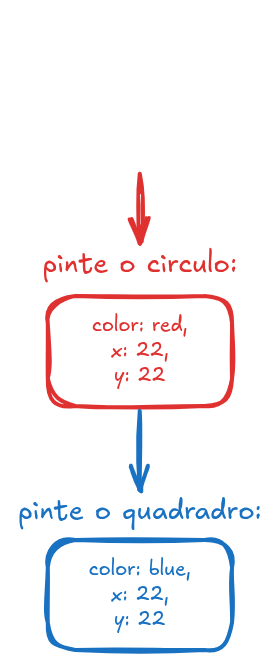

Para resolver esse ponto a etapa de pintura percorre por toda árvore de layout e cria os paint records(registros de pintura). Cada um desses registros é uma orientação de como o processo de pintura no navegador deve acontecer. Um exemplo seria: "primeiro pinte o plano de fundo, depois pinte o circulo na posição xy com a cor vermelha e por fim pinte o quadrado na posição xy com a cor azul".

Como visualizar o processo de layout e paint?

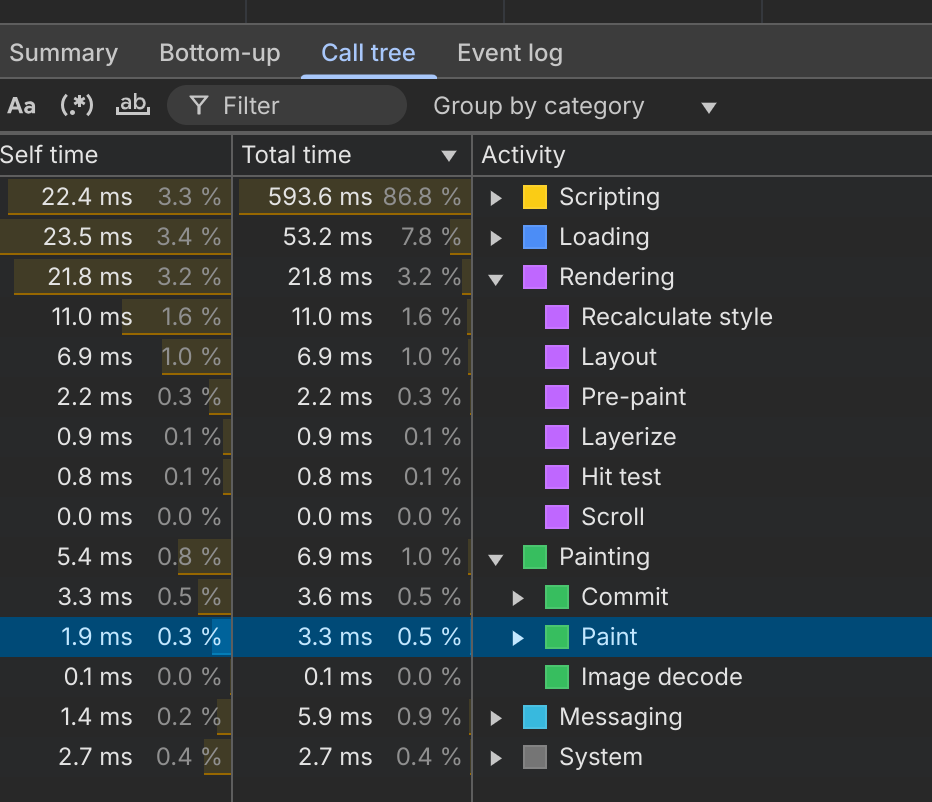

Para tornar o processo mais "palpável", se é que dá pra fazer isso… Você pode abrir qualquer site no seu navegador (eu estou usando o chrome) e visualizar a aba de performance. Lá você vai conseguir ver as diversas etapas que o navegador executa e o tempo que cada uma durou.

Vou deixar o print da análise de performance de uma das páginas do meu blog.

Pipeline de processamento

Até agora você deve ter percebido que todo processo de renderização segue uma ordem lógica e podemos dizer que é uma pipeline de execução.

Por exemplo, se algo muda na árvore de layout(um elemento deixa de ser display none) obrigatóriamente um novo registro de pintura vai ser gerado para todas as partes afetadas no documento.

Essas mudanças vão dar inicio aos processos de repaint e reflow. Não irei entrar em detalhes agora, pois isso vai ser o tema do nosso próximo artigo.

Conclusão

Finalmente, após muitas etapas, conseguimos chegar no momento em que o navegador coloca algo que é visível!

De forma super resumida, agora você já sabe que após gerar o dom e o cssom o navegador executa a etapa de layout para definir onde cada elemento vai aparecer e depois a etapa de paint para definir como cada elemento vai aparecer.

Esse é um conhecimento que poucas pessoas tem, pois é um conhecimento de base muito negligenciado.

Saber como o navegador funciona é essencial, pois todos esses pequenos detalhes vão ser importantes para construir uma base sólida sobre o ecossistema frontend.

Muito obrigado!!

Obrigado por ter chegado até aqui!

Espero que tenha aprendido algo novo ao longo dessa leitura.

Até o próximo artigo, onde irei falar sobre reflow e repaint!
